Bonjour Beaumont.

On peut comprendre que faire couler l'évacuation sur une éponge est à éviter, par contre, du moment que l'eau coule quelque part il ne semble pas y avoir de problème. Pourquoi pas dans un évier.
On a déjà vu des écoulements de lave-linge directement dans un évier avec la crosse bien accrochée dans certains habitats anciens.

Citation :
c'est la norme selon lui

Si c'est son interprétation ("selon lui"), ce n'est pas la norme.

Pas d'avis concernant le bouchon. Si 65 € correspond à MO + déplacement + pièce + contrôle étanchéité, il n'y a pas scandale.
65 € pour un bouchon seul semble exagéré.
Attendons d'autres avis.
Cordialement.

Bonjour.
Dans ce cas précis nous poserions la question à un installateur expérimenté qui a pignon sur rue.
A condition qu'il veuille bien répondre s'il n'a pas fourni le matériel.
Les réseaux ne manquent pas, citons Solabaie ou Komilfo, parmi d'autres.
Cordialement.

Bonjour Chris63116
Votre installation nouvelle commence en sortie du disjoncteur de branchement, tout ce qui est en aval est à supprimer.
Et comme déjà précisé, le contact C1 C2 commutera un contacteur de chauffe-eau en HC.

Citation :
Je vais refaire l’installation

Avez vous les compétences et expérience nécessaires ? Il ne faudrait pas vous lancer dans une rénovation compliquée qu'un tableau de répartition triphasé représente, que ce soient les protections diverses ainsi que les équilibrages d'intensités, dont les dépassements peuvent être gérés avec un gestionnaire d'énergie à tores ou un asservissement des priorités avec la sortie TIC du Linky.

C'est pour cela qu'on recommande l'intervention d'un professionnel. Il ne suffit pas d'enlever une horloge et quelques relais si l'on ne sait pas quoi faire après.

Sur le forum nous voyons souvent des tableaux de répartition bricolés où la sécurité des équipements voire des personnes n'est pas assurée, résultant d'une improvisation au petit bonheur, avec des câblages "bouts de ficelle".
Vous faites au mieux.
Cordialement.

Bonjour mugen,

Citation :
je ne comprends rien à leur cotation.

Certes, les lignes de côte devraient être fines. Mais à part cela le dessin est clair.
Cordialement.

Notre forum vous a aidé, aidez le forum !

Bonjour Victorider.

Citation :
Mon artisan m'explique qu'il faut que je contacte GRDF pour qu'ils purgent et coupent le tuyau de gaz.

C'est lui l'homme de l'art. Et GRDF prendra les décisions, sachant que l'intervenant devra être dument qualifié.
On voit mal disquer une canalisation gaz non purgée ou peu sure.
La solution ne viendra pas d’un forum, aussi sérieux soit-il.
Cordialement.

C'est une situation exceptionnelle pour laquelle nous n'avons pas de réponse type.

Le vidanger est possible à condition d'enlever toute l'eau résiduelle en démontant le bloc de chauffe ou en vidant le chauffe-eau comme une bouteille.
Car ouvrir un robinet ne suffit pas.
Le laisser plein, donc sans air sauf celui dissous dans l'eau, est peut-être plus sécurisant.
Au retour on fait chauffer à 65 °C pendant plusieurs heures.
C'est peut-être ce que nous ferions.
Sans air et sans lumière il n'y aura pas certainement pas de mousses.
Attendons d'autres avis, mais il n'y a pas bousculade.
Désolé, mais on ne peut répondre par manque d'arguments solides basés sur des faits prouvés.
On est loin de l'entraide habituelle prodiguée sur les forums Bricovidéo.
Revenez si vous en savez plus.
Cordialement.

Citation :
je ne peux pas suivre le chemin des fils visuellement

Ce n'est pas un problème.
Les méthodes décrites permettent d'identifier les lignes ; soit en chargeant la ligne, soit en déconnectant les extrémités, en réunissant deux extrémités, puis en cherchant a continuité à l'ohmmètre à l'autre bout.
La méthode utilisant une pince ampèremétrique ici : Rénovation d’un tableau de répartition triphasé
Cordialement.

Re.
Le contact C1 C2 du compteur Linky assurera la commande d'un contacteur de chauffe-eau en HC.
Mais cela, vous le saviez déjà, et votre question nous étonne.
Cordialement.

Bonjour Reda.

Notre forum vous a aidé, aidez le forum !

Si vous avez accès aux extrémités des lignes, il suffit de les déconnecter, de coupler deux extrémités, puis d'utiliser un ohmmètre afin d'identifier les conducteurs.
On préfère utiliser une pince ampèremétrique.
Cordialement.

Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum électricité.

Bonjour.

Même si l'on vide un chauffe-eau, il restera de l'eau résiduelle dans un milieu aérobie, sujette aux développements bactériens, du moins, c'est ce que l'on suppose.
Dans l'eau et sur les parois.
La tendance personnelle serait donc de le laisser plein s'il n'y a pas de risque de gel.
A la mise en service la température, si elle est de 65 °C, devrait rendre l'usage de l'eau sans danger.
D'autre part, 3 mois n'est pas une période bien longue.
D'autres avis circonstanciés seraient bienvenus.

Le net est muet, à part un site de bricolage (à vocation indirectement lucrative ?) où l'usage des cookies à tendance commerciale est obligatoire. Ce que l'on refuse.

Cordialement.

Bonjour Lulu15.

Il y a des solutions chez Yokis.
On vous laisse regarder l'offre.
Cordialement.

Bonjour Chris63116,
Bien que la photo en contre plongée ne permette pas de voir facilement les références des appareils dans les boitiers noir et blanc, on reconnait une horloge électromécanique et différents relais, peut-être associés à un comptage double tarif HP/HC, ancien ou actuel.

Citation :
Je souhaite refaire mon coffret électrique triphasé

On comprendrait plutôt que vous voulez faire refaire le tableau de répartition en lieu et place d'une antiquité bricolée, en dehors de toute notion de sécurité.
La livraison en triphasé se justifie t-elle ?
On démonte tout, et on refait du neuf à partir de la sortie du disjoncteur de branchement.
Un travail de professionnel.
Cordialement

Bonjour Marbache54.

Si un électricien intervient, profitez en pour qu'il fasse du jour sur ce tableau et qu'il change les fusibles pour des disjoncteurs. Pour le moment il n 'y a pas la place pour un interrupteur différentiel 30 mA.

Citation :
chaque fusible a une phase et un neutre

Erreur. On voit juste une vis pour la phase, tous les neutres sont communs.
On vous laisse sortir les euros pour la sécurité des personnes.
Cordialement.

Bonjour Wagor.

Aucun problème.
Il ne faut pas voir des causes d'incendie partout.
Il y a des échauffements dès l'instant où un mauvais contact est parcouru par du courant important.
De là à ce qu'un incendie se déclare il y a une certaine marge avec des signes avant coureurs, odeurs, grésillements (arcs).
Les constructeurs ont tous mis au point des disjoncteurs modulaires détecteurs d'arc pour des usages spécifiques, dont l'habitat ne fait pas partie en général.
L'autre cause d'incendie, outre le gaz, est due aux patinettes en cours de recharge.
Dans la région, une maison a été détruite de cette façon. Et bien sûr la foudre.
Cordialement.

Le réglage est facile, mais il faut que les deux excentriques soient libres. Une sorte de système bielle manivelle.
Les caches devraient rendre le réglage obtenu invisible.
Cordialement.

Bonjour Birmania et merci pour votre retour.
Vous devriez être tranquille.
Surveillez la sortie du siphon car le tube n'est pas dans l'axe, il faut alors serrer la bague assez fort.
Éventuellement, un tube accordéon tout fait peut faire l'affaire.
Ou bien vous relevez l'emmanchement dans la manchette à lèvre de façon que le tube soit pratiquement dans l'axe de la sortie. Ou bien vous descendez un peu le siphon.
Une histoire qui se finit bien.
Cordialement.

Bonjour DavidM86.

Une installation bien faite comprend le disjoncteur de branchement, un ou des interrupteurs différentiels 30 mA, des disjoncteurs qui assurent la protection surintensité de chaque circuit.

Citation :
le disjoncteur général avait sauté

Pouvez vous confirmer qu'il s'agit du disjoncteur différentiel de branchement ?
On s'étonne que les protections en aval ne soient pas mentionnées.
En cas de défaut d'isolement d'une résistance un interrupteur différentiel 30 mA doit déclencher.

Le domino est à changer, il a été mal raccordé. Les parties en cuivre des conducteurs doivent être nettoyées et bien mises à nu.

Citation :
Pourriez-vous m'aiguiller ?

Si seul ce four est en défaut, il faut voir comment il est alimenté.
En général une résistance peut être sujette à un défaut d'isolement, mais cela ne fait pas déclencher le DJ différentiel de branchement, sauf s'il n'y a pas d'interrupteur différentiel 30 mA dans le tableau de répartition. Ce qui serait à corriger.
Cordialement.

Bonjour Thierry.

Normalement les sorties de douche sont horizontales et d'entraxe 150 mm si la pose est bien faite.
Que se passe t-il chez vous ?
Les excentriques permettent de toute façon de récupérer les erreurs. Il faut les laisser libres pendant l'opération, faire le réglage de l'horizontalité puis serrer avec les bons outils, clef plate ou clé anglaise ou clé à molette.
Pince multiprise à éviter sauf si l'on veut marquer les écrous à tout jamais.
Cordialement.

Bonjour osos.

On rappelle que les échanges font partie de l'usage du forum.
Cette question est très vague et sans précisions il est impossible de vous aider.
- Quel boîtier d'origine ?
- Pourquoi séparer frigo et LV car si l'installation est bien faite le LV bénéficie d'un circuit dédié ?
- Aucune idée concernant une éventuelle corniche.
Cordialement.

Bonjour Joffo.

Sauf erreur il y a une anomalie.
Le DJ à gauche du rouge alimente les borniers verticaux desquels partent des lignes en nombre, peut-être 4.
Il y a moyen d'ajouter un ID sur le rail du bas tout en identifiant les circuits précités et en leur affectant chacun un DJ.
Le bornier de terre devra être placé ailleurs.
On choisit des ID peignables en vertical, tout en connectant les DJ avec des peignes.
Dans cette configuration les borniers du haut peuvent être supprimés.
Bref, c'est une refonte totale du tableau, pas bien compliquée car les circuits semblent appairés.
Peut-être faudra t-il approvisionner du matériel de marque plus connue.
On vous laisse réfléchir.
Cordialement.

Bonjour Optimal,
Juste une remarque en passant.

Citation :
Le mien est prévu en limite de propriété.

Il s'agit donc du disjoncteur différentiel de branchement 500 mA qui devra être de type S.

Citation :
mon 16mm² d'alimentation pour le 500mA à l'intérieur

Il n'y a pas lieu de rajouter un disjoncteur différentiel en entrée du tableau de répartition, un simple interrupteur sectionneur suffira.
En aval il y aura les interrupteurs différentiels 30 mA instantanés, chacun alimentant un ensemble de disjoncteurs modulaires.
Concernant votre dernière question, l'ami CMT a apporté la réponse.
Cordialement.

Notre forum vous a aidé, aidez le forum !

Bonjour VesponeGTR, et merci pour votre retour.
Les soudures tiendront, bien que pas franchement de qualité à laquelle on s'attend.
On s'étonne que des déchets de soudure aient pu obstruer le filtre, car lors de l'opération, l'apport migre par capillarité.
Ne serait-ce pas plutôt une obstruction antérieure à la présente opération ?
Un coup de peinture vous fera oublier la finition défaillante.
Vous n'avez pas fait intervenir le Meilleur ouvrier de France.

Cordialement.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum plomberie.

Citation :
Merci de votre aide.

Elle a été apportée, mais hélas, non suivie d'échanges qui font partie de l'usage du forum.

Bonjour Paul60,

Citation :
le chauffage ne redémarre pas

Doit-on comprendre que seul le circulateur ne fonctionne pas ?

Juste quelques remarques concernant le circulateur et aucunement la chaudière.

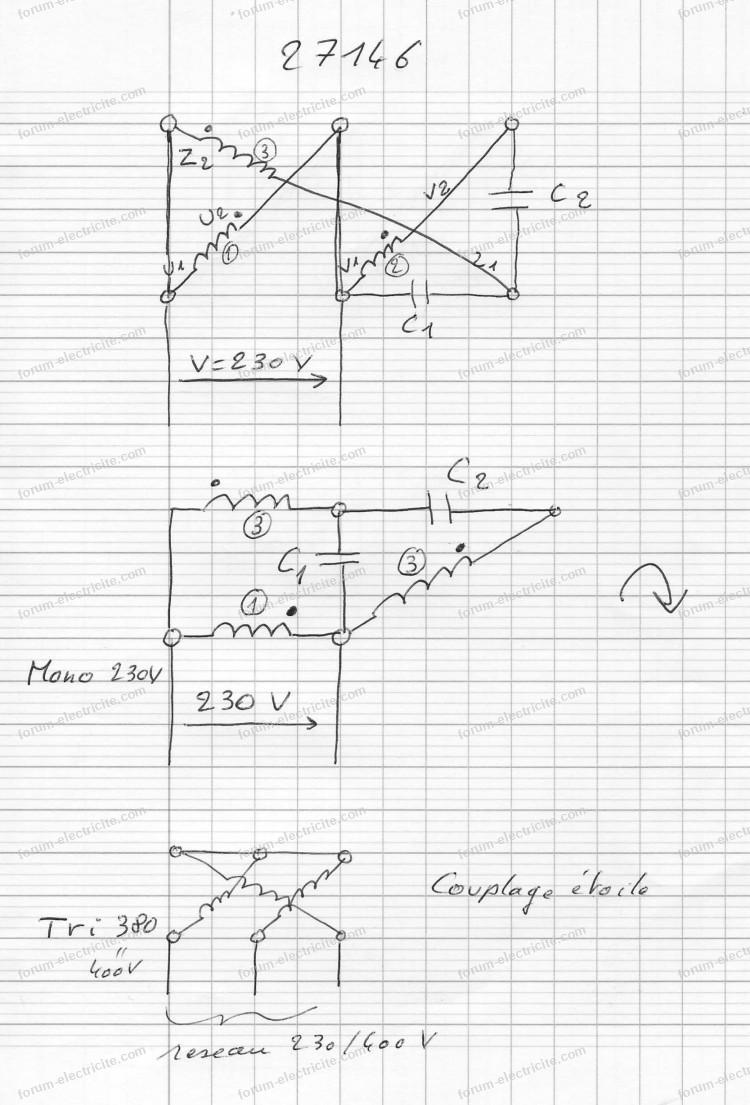

Cette machine est un moteur asynchrone monophasé avec condensateur auxiliaire.
Si en fin de saison le circulateur fonctionnait alors qu'il ne redémarre pas, on ne met pas en cause le condensateur.
Néanmoins, sachant qu'en fin de vie soit il explose soit il ne fait plus sa valeur, on peut le contrôler avec les moyens adéquats en le déconnectant.
Quand il est HS, le moteur grogne sans tourner lors de l'application de la tension. Au mieux il ne grille pas, mais il ne faut pas insister.

Reste le système 3 vitesses dont, sans plus de renseignements, ne savons pas comment il fonctionne.
Il faut régulièrement dégommer le rotor grâce à la vis en bout, et la rotation doit être libre. Vous ne précisez pas si la rotation est libre. Si elle est très dure, le rotor est probablement emboué et bloqué.

Il devrait y avoir moyen d'alimenter le moteur en direct, sans passer par le système 3 vitesses, en prenant des précautions qu'on ne peut décrire n'étant pas sur place. Mais c'est la dernière chose à faire, le désembouage de la machine semblant l'action prépondérante à effectuer.
Attendons d'autres avis.
Cordialement.

Idem en image 1 2

Re

Citation :
il est relié à la partie du Linky à laquelle nous n'avons pas accès.

Citation :
je n'ai aucun fil branché sur les bornes C1, C2, I1, I2

Affirmations contradictoires.
Le bornier TIC est accessible à l'usager en I1 I2.
Le fil blanc n'est pas connecté.

Citation :
je peux voir le TIC sur le compteur

Et quel est-il ? Par défaut, il est réglé sur "Historique" par le fournisseur d'énergie..
Raccordez la paire sur I1 I2 et le GP500 devrait retrouver ses esprits.
Cordialement.

Bonjour FJ240,
Ce spot est à remplacer.
Par exemple avec https://medias-indigolighting.nextpage.fr/DAM/FICHES%20TECHNIQUES%20FR/DO52130-FT-FR.pdf
Il faudrait tous les changer.
L'IP 65 autorise le montage au dessus d'une douche. 3 000 K est la bonne température de couleur.
Cordialement.

Bonjour Olivier-37110.

La liaison télé-information n'est pas connectée sur I1 I2 alors qu'elle le devrait.
Sur quoi était-elle branchée avant le changement de compteur ?
La notice est ici : Documentation Délesteur GP500
Cordialement.

Bonjour Marbache54,
Vu le fouillis indescriptible que montre la photo, on ne peut que vous encourager à faire effectuer une rénovation incluant un interrupteur différentiel 30 mA si vous êtes propriétaire.
Si un fil jaune/vert est connecté en sortie de fusible avec d'autres conducteurs, il est prouvé que le montage est bricolé.
On ne peut que recommander de ne pas ajouter du désordre.
Mais utiliser un fusible libre, pourquoi pas.

Citation :
un fusible a une terre

Il faut reconnaitre que vos connaissances sont limitées ce pourquoi il serait raisonnable que vous n'interveniez aucunement dans ce qu'on n'ose appeler tableau de répartition.
Cordialement.

Bonjour VesponeGTR.

Quelque remarques en passant.
Les soudures ont été faites au chalumeau et elles tiendront.
Attendons d'autres avis sur ce point précis.

Trois constatations.
- Le plombier n'a pas protégé le mur avec un isolant minéral, notamment au dessus du tuyau d'évacuation.*
- Pas de finition avec un abrasif fin.
- L'alignement en image 3 n'a pas été respecté. Idem en image 1.
- Lors d'un examen professionnel ce travail ne passerait pas.

Pour ce qui concerne le manque de débit ou pression, il faudrait voir ce qu'il en est au niveau de la jonction en image 2 en démontant le flexible. Sinon, demander au plombier.

* Vu dans un hôpital public il y a peu, pose d'un système apparent avec manomètres nécessitant la pose de tubes cuivre et leur raccordement pour véhiculer de l'oxygène médical.
- Coupe des tubes au coupe-tube, pas d'ébavurage interne.
- Soudure sans protection du mur, mais sans traces malgré tout. Aspect beaucoup mieux que sur les images ci-dessus.
- Finition soignée à l'abrasif fin
- Nettoyage sommaire du chantier, mais sans aspirateur.

Cordialement.

Bonjour Mahalia.

La photo est la même et ne renseigne en rien.
Il faut raconter l'histoire de cet éclairage, bien qu'on devine que vous êtes très éloignée du métier.
- Quel est le type de la lampe installée ? Un spot avec lampe intégrée et non remplaçable ou une douille avec une lampe rapportée et remplaçable ? On comprend que la lampe est remplaçable. Donner ses caractéristiques serait nécessaire : lampe led avec culot GU 10 ?
Êtes vous intervenue sur le branchement en photo ? Oui ou non. Si c'est non, la lampe est en cause, ou l'alimentation du circuit ou de la lampe dans le raccord blanc, ce qui vous serait plus difficile à contrôler.

L'aide d'un proche expérimenté semble être la solution si la situation semble perdue.
Cordialement.

Re bonjour Mando89.
On a rien à permettre.

Étant sur place ce serait beaucoup plus simple.
Ne pourriez vous pas solliciter un proche dévoué, et malgré tout, expérimenté ?
L'artisan ne pourrait-il pas faire un effort ?
En une heure maxi, donc pas 150 € (à la louche ?) sauf s'il a 2 heures de route ; on exagère.

Bien reçu.

Citation :
Lundi matin plus de courant dans la maison.

Citation :
l’inter différentiel est tombé

Citation :
J'ai11 inter différentiel.

C'est contradictoire. Tel que vous l'avez écrit, on en a déduit qu'il n'y avait qu'un seul ID.
Mais 11 c'est beaucoup, d'autant plus qu'il y a des disjoncteurs en cascade. Le tableau de répartition doit être conséquent.

Citation :
Non car dans mon tableau j'ai des disjoncteurs non utilisé

On se contente de déduire des hypothèses d'après ce qui est écrit. Mais le changement de DJ était inutile.

Finalement il y a deux circuits qui font déclencher une protection différentielle 30 mA, peut-être la même, bien qu'il y en ait 11. Un défaut d'isolement concerne un récepteur relié à la terre, et dans l'habitat il n'y en n'a pas beaucoup. Pour les PC c'est relativement facile une fois que le gros électroménager a été ciblé.
Ce qui est embêtant est le déclenchement temporisé de deux secondes d'un circuit PC identifié.

Il arrive que des interrupteurs différentiels soient défectueux au bout d'un certain temps.
Si vous ne trouvez rien, vous pouvez toujours échanger deux ID pour éliminer cette hypothèse.
Cordialement.

Bonjour mando89.
Dans une contribution précédente il vous a été conseillé de vous faire aider.
On ne peut faire de branchement au hasard.
Vous avez bien un proche voire un électricien ami qui pourrait déblayer le problème ?
Cordialement.

Bonjour Mahalia.

On ne voit pas grand chose.
Le fil jaune/vert en l'air est le conducteur de terre.
Qu’y a t-il sous le cylindre ?
Cordialement.

C'est plutôt un boîtier de commande. C'est fichu.

Citation :
Il devrait pourtant y avoir une possibilité de mettre un autre interrupteur, non ??

C'est juste une supposition, sans savoir s'il est en cause ou non.

On ne sait pas comment fonctionne cet interrupteur, si c'est bouton poussoir.
Il y a de fortes chance pour que l'électronique soit en cause.
Comme vous n'avez rien à perdre, vous pouvez démonter l'interrupteur afin de voir à quoi il ressemble.
Avant le dépôt en déchèterie probable.

Bonjour Chris1800.

Ce montage est un gadget fait pour être vendu et ne se répare pas.
Destination déchèterie.
Cordialement.

Bonjour maxh.

Citation :
Je change le disjoncteur du circuit éclairage l’inter dif retombe.

Ce disjoncteur n'est aucunement responsable d'un défaut d'isolement. Vous avez perdu des euros.

Citation :
c’est-à-dire que je pars du disjoncteur je vais dans une boite plexo et repart à chaque élément.

Oui, mais quel disjoncteur ?
Il suffit de quelques gouttes d'eau entre phase ou neutre et terre pour faire déclencher un ID.

Pas d'idée à vous proposer, hormis d'être logique et méthodique dans votre recherche.
Ouvrir tous les spots est inutile (on ne sait si leur alimentation est reliée à la terre), et changer un DJ.

S'il n'y a qu'un seul ID sur votre tableau, l'habitation se met dans le noir au premier défaut d'isolement.
C'est pour cela qu'il est d'usage d'en disposer plusieurs en répartissant circuits lumière et circuits PC sur des ID différents. Peut-être une rénovation du tableau en ce sens pourra être utile, une fois le dépannage effectué.
Cordialement.

Bonjour Greg.
Le BEP sans pratique régulière du métier ne vous sert plus à grand chose, et le bac STI GE, anciennement F3, était assez généraliste mais sans l'approfondissement qu'apportait un BTS de la spécialité électrotechnique, même il y a 15 ans où le programme et les horaires avaient dévalué les capacités techniques et théoriques d'une formation initialement d'élite de l'enseignement technologique.

L'accès au bac général se faisait avec une passerelle à partir du BEP par l'intermédiaire d'une première d'adaptation car la marche était haute. Les grosses lacunes étaient comblées.

Les télécom n'ont rien à voir avec les compétences qui sont nécessaires dans le cadre de la mise en œuvre de la NF C15-100, et installer des stands ne permet pas d'avoir une vue d'ensemble sur les particularités relativement pointues du métier.

Bref, une sérieuse mise à niveau est nécessaire et celle-ci ne peut être délivrée par un forum en quelques lignes.
Vous pouvez déjà parcourir quelques sujets du forum afin d'avoir quelques idées.

Vous pouvez aussi vous documenter à partir des livrets spécialisés disponibles chez Promotelec. Peut-être faudrait-il commencer par là, investir quelques dizaines d'euros, et travailler les détails.

Dans le cas présent, vous ne pouvez mettre en œuvre le projet. Le mieux serait de faire intervenir un professionnel expérimenté dont vous pourriez suivre les démarches lors de l'élaboration du projet, puis pratiquement sur le chantier.

Il faut donc définir entièrement le projet sous tout ses aspects, alimentation du local, circuits à mettre en œuvre, protections différentielle et surintensité (définition et calibrage), coupure générale, tableau de répartition avec ses équipements, choix du matériel, cheminement et raccordement des circuits, contrôle et mise en service, réception du chantier par un organisme agréé.
On ne sait si vous êtes éligible à une formation du type Fongecif avec Congé individuel de formation.

Attendons d'autres avis.
Cordialement.

Bonjour et bien reçu Max3870.

Votre projet se simplifie en ce sens où le tableau va être monophasé.
Comme certainement déjà dit chaque départ doit être identifié phase + neutre ce que vous avez commencé à faire.

Pour ce qui concerne la liaison anciennement triphasée, vous pouvez transformer un conducteur initialement rouge en neutre bleu avec de la gaine thermorétractable aux deux extrémités (préférable à l'adhésif), tout en gardant le vert/jaune, et deux protections surintensités distinctes de calibre adapté à la section section des conducteurs (ce que vous avez prévu), apparemment 2,5 mm², donc DJ 20 A maximum.

Citation :
surtout si j'ai le droit !!

Oui bien sûr.
Si vous avez parcouru le forum vous avez dû voir des installations où le respect des couleurs est plus qu'aléatoire. En circuits lumière cela est fréquent dès l'instant où des câbles 3G1,5 sont utilisés, avec systématiquement un bleu qui n'est pas forcément un neutre, et pas forcément identifié, ce qui est indispensable.

Citation :
ils m'ont fixé un RdV téléphonique le 20 novembre

Il faut espérer que la modification soit effectuée avant la fin de l'année, mais on peut douter.
Vous pouvez argumenter sur l'urgence relative pour ensuite mettre à jour le tableau.
Attendons d'autres avis.
Cordialement.

Bonjour GreGQU.

Juste une question préalable.
Avez-vous les compétences professionnelles nécessaires ?
On rappelle que l'électricité est un métier qui s'apprend méthodiquement, et pas au hasard de lectures ici ou là :

Citation :
J'ai également lu des informations sur les normes et les parafoudres.

L'avis personnel est qu'on n'engage pas de travaux où le respect des normes et la sécurité des biens et des personnes est en jeu.
Les professionnels savent faire cela.
Désolé d'être négatif.
Cordialement.

Bonjour Max3870.
Nous en étions restés au fait que vous alliez transformer l'arrivée triphasée en monophasé ; est-ce toujours d'actualité ?

Citation :
un des DJ 16A comporte 2 fils de 2.5² et un 4² qui semblait ne correspondre à rien du tout.

On comprend qu'il s'agit d'un DJ phase + neutre, et non tétrapolaire. Le 4 mm² a dû être débranché. A confirmer. Sinon, connaissez vous l'utilité du circuit ?

Citation :
il se trouve que la cuisine est bien dotée d'une arrivée triphasée.

Elle pouvait être utilisée pour une plaque de cuisson sur trois phases pour une vieille vitrocéram, mais plutôt deux pour vitrocéram ou induction.

Citation :
Cette prise de force à été reconvertie pour que deux des phases alimentent une prises dédiées chacune (frigo et lave vaisselle) tout en ayant un retour neutre commun ainsi que la terre.

En triphasé cela peut se concevoir, mais pas si vous convertissez l'arrivée en monophasé avec un neutre commun. Le neutre sera sous dimensionné.
Il faut aussi aborder la protection surintensité de cette ligne initialement triphasée et qui, si vous confirmez, sera transformé en 2 PC monophasées avec point de livraison monophasé, donc avec deux DJ dédiés.
Il y a des éclaircissement à apporter car on ne comprend pas bien la situation.
A suivre.
Cordialement.

Bonjour Max3870,

Citation :
mais je pense qu'elles sont fonctionnelles.

Ce qu'on voit semble correct, l'étain a bien coulé.
Un coup d'acétone et un peu de peinture glycéro par exemple assurera la finition.
N'oubliez pas d'ébavurer la coupe en bas. Il existe un outil fait pour et qui est bien pratique.
Sinon, c'est l'abrasif mais c'est plus long.
Cordialement.

Bonjour gdelaune.
L'avis personnel serait de faire les caissons tel que la notice de montage le préconise, en jouant des outils électroportatifs nécessaires comme disqueuse et ou perforateur.
Une fois l'emplacement défini et dimensionné, vous faites comme pour du neuf, car ça en est.
Un travail pour les jours sans pluie.
Attendons d'autres avis.
Cordialement.

Bonjour Jy29200.
Les couleurs des conducteurs ne sont pas conventionnelles, peut-être à part les bleus et encore, ce n'est pas certain.

Citation :
je ne sais plus comment les rebrancher correctement.

Et devant un écran ce n'est pas mieux.
Vous évoquez un interrupteur double, soit.
Il faut déjà savoir si ce sont des montages simple allumage ou va et vient.

Citation :
nouvel interrupteur avec ses 2 fils rouge et bleu.

Les couleurs ne sont pas significatives. Certainement parce qu'un câble est utilisé et avec les conducteurs non repérés.
Il n'est pas d'usage de relier bleu et rouge dans un interrupteur.
Signe d'un probable bricolage.

L'aide à distance est compromise comme il n'y a aucun repérage auquel se fier.
Désolé.
Cordialement.

Citation :
qui semble isolés

Sur l'écran ce n'est pas une évidence, d'autant plus que vous écrivez "il semble".
Si le bornier de terre n'est pas isolé ce n'est pas grave ; il n'en n'est pas de même des borniers phase et neutre. Vu d'ici ils sont en laiton massif et non isolés.

Vous pourriez vous passer de borniers phase neutre si les ID sont alimentés avec un peigne vertical. Une reprise avec les bornes nomades pourrait alimenter un tableau auxiliaire.

Pour peigner en horizontal et en vertical il faut utiliser des interrupteurs différentiels de même marque et approvisionner les peignes verticaux de la marque.
Chez Hager ils sont appelés "barre d'alimentation".
Schneider Electric et apparemment Hager alimentent leurs ID par le bas.
Interrupteur différentiel 2 pôles 40 A 30 mA Type A à borne décalée CDA743F
Barre d'alimentation des inter diff pour coffret 2 rangées entraxe 125 mm
Si l'ID existant n'est pas à bornes décalées il faudra le changer. Mais on ne voit pas la référence sinon nous l'aurions précisé.
Ça ne se complique pas plus que cela, c'est juste un projet classique.
Cordialement.

Bonjour chris333j,
Le technicien formé par la marque a généralement à sa disposition un clavier test lui permettant de déterminer quelle partie de l'électronique est défectueuse et donc est à changer.
Aucun composant n'est changé.
Ce qui signifie que le particulier ne peut rien faire, même en regardant avec attention les cartes.
Et ce qui est votre cas.
Il n'y a pas de piste, sauf si vous êtes expérimenté et spécialisé en électronique, avec le schéma et les documents de service sous les yeux, et les moyens et appareils de laboratoire à disposition.
Sur une plaque de 10 ans il vaut mieux ne pas faire de frais.
Cordialement.

Merci;

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum électricité.
